材料腐蚀是全世界面临的严重问题，腐蚀不仅消耗了宝贵的财富，而且破坏了正常的生活、生产秩序。腐蚀和环境污染越来越引起人们的关注，我国2002年因腐蚀导致造成的经济损失，达到了5000亿元人民币，相当于当年我国国民经济总产值的5%。美国1999年开展全国第2次腐蚀损失调查，其经济损失达到了全国GDP的3.5%左右，大于每年所有自然灾害造成损失的总和。用环氧树脂、TDI与TMP加成物，作固化剂制成的防腐蚀涂料，既具有环氧树脂的高附着力、高强度、低收缩率、耐化学品性和防腐性，又具有聚氨酯的优良柔韧性、耐磨、耐油、高丰满度、耐老化性能和成膜性能。环氧聚氨酯制成的涂料同时又具有，良好的耐热水煮沸和低温固化性能，可以作为金属污水贮罐、贮槽、管道、混凝土贮池，和化学贮罐的内防腐及热力管道的内外防腐蚀涂料。

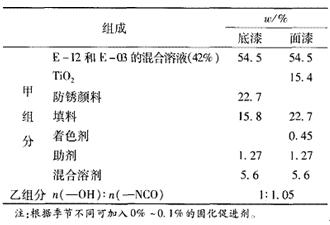

表

2 环氧聚氨酯耐热重防腐涂料基本配方

    四、涂料的制备
    首先将E-03和E-12分别溶解后过滤，在E-12树脂液中加入颜填料、防沉剂、分散剂及适量的混合溶剂，制成颜料浆，研磨至细度≤60μm然后调漆，加入E-03树脂液。然后在搅拌过程中加入消泡剂、流平剂及剩余的混合溶剂，充分搅拌均匀后，调至适宜的黏度过滤、包装。

    五、涂料性能试验
    把制备好的底漆和面漆的甲乙组分按比例称量，搅拌均匀后熟化10min，制备试验样片，室温放置7d后，进行物理性能试验和耐化学介质及耐热试验。试验结果见表3和表4。

twitter.com/drjonesbilly

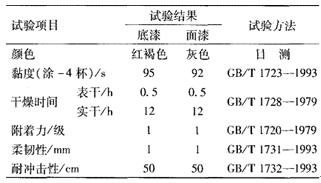

表 3 涂层的物理性能

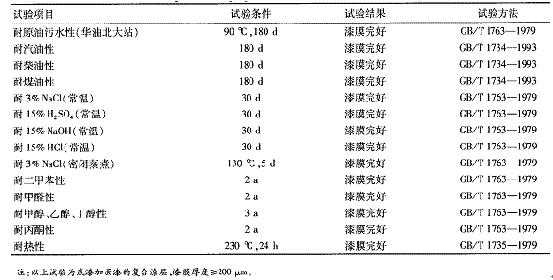

表 4 涂层的耐化学介质及耐热性能

    六、结语
    环氧聚氨酯耐热重防腐涂料集环氧涂料和聚氨酯涂料特点于一体，可用于石油化工行业污水贮罐、管道、混凝土贮池，及部分化学溶剂贮罐的内防腐，城市污水处理工程、保温管道的内外防腐。经多年应用表明，该涂料是一种用途广泛、适用性强、价格适中、防腐性能优良的防腐蚀涂料，应用前景广阔。
